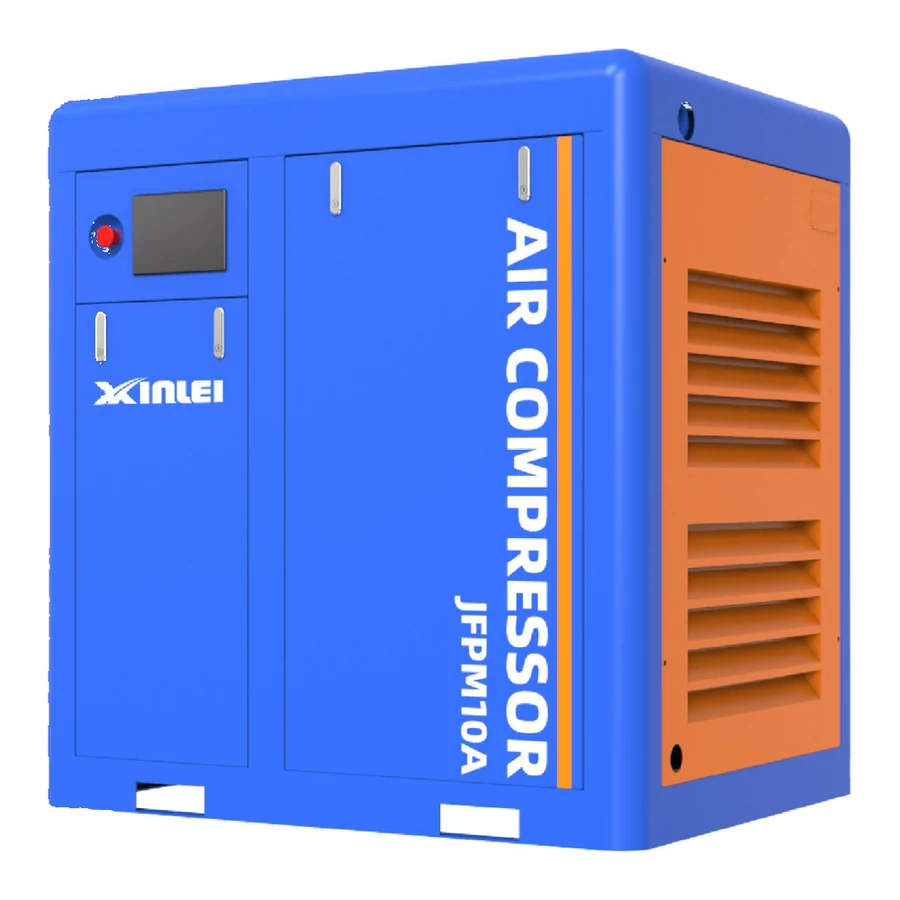

Xinlei JF (JFPM) là dòng máy nén khí trục vít một cấp công suất 7.5–90kW (10–120HP), áp suất 7/8/10 bar, tập trung vào độ ồn và độ rung thấp nhờ kết cấu liền khối kết hợp giảm chấn.
Đặc điểm nổi bật
- Thiết kế giảm ồn: kết cấu liền khối, giảm rung kết hợp đường ống xả mềm; cân bằng rotor tốt nên rung và ồn thấp.
- Truyền động đồng trục trực tiếp: không dây đai, khớp nối, bánh răng; tổn thất truyền động bằng 0, hiệu suất truyền động 100%.
- Động cơ nam châm vĩnh cửu làm mát bằng gió, cấp bảo vệ IP55: hiệu suất cao hơn động cơ không đồng bộ cùng công suất 5–8%, giữ hiệu suất cao cả khi chạy tốc độ thấp.
- Màn hình cảm ứng lớn: hiển thị tại máy, điện thoại và máy tính; theo dõi trực tuyến áp suất, công suất, nhiệt độ. IoT là tùy chọn.
- Hệ thống lọc hiệu suất cao: tách dầu – khí giữ hàm lượng dầu khí xả dưới 3ppm; lọc dầu chính xác; lọc gió dọc bảo vệ rotor và ổ trục.
- Biến tần vector hiệu suất cao: điều khiển tốc độ chính xác, mô-men ổn định ở tốc độ thấp.
Thông số kỹ thuật
Bảng thông số kỹ thuật JFPM
| Model | Công suất (kW) | HP | Lưu lượng 7 bar (m³/phút) | Lưu lượng 8 bar (m³/phút) | Lưu lượng 10 bar (m³/phút) | Kích thước D×R×C (mm) | Trọng lượng (kg) | Cổng ra |
|---|---|---|---|---|---|---|---|---|
| JFPM10A | 7.5 | 10 | 1.17 | 1.11 | 1.01 | 840×670×925 | 170 | Rp3/4 |
| JFPM15A | 11 | 15 | 1.84 | 1.76 | 1.60 | 1000×820×1145 | 255 | Rp3/4 |
| JFPM20A | 15 | 20 | 2.54 | 2.42 | 2.20 | 1000×820×1145 | 255 | Rp3/4 |
| JFPM30A | 22 | 30 | 3.84 | 3.66 | 3.33 | 1100×880×1185 | 335 | Rp1 1/4 |
| JFPM40A | 30 | 40 | 5.32 | 5.07 | 4.61 | 1300×1000×1365 | 500 | Rp1 1/2 |
| JFPM50A | 37 | 50 | 6.64 | 6.32 | 5.75 | 1300×1000×1365 | 515 | Rp1 1/2 |
| JFPM60A | 45 | 60 | 7.96 | 7.59 | 6.90 | 1300×1000×1365 | 530 | Rp1 1/2 |
| JFPM75A | 55 | 75 | 10.05 | 9.57 | 8.71 | 1600×1300×1580 | 1010 | Rp2 |
| JFPM100A | 75 | 100 | 13.01 | 12.39 | 11.27 | 1600×1300×1580 | 1062 | Rp2 |
| JFPM120A | 90 | 120 | 15.61 | 14.86 | 13.53 | 1600×1300×1580 | 1062 | Rp2 |
Lưu lượng khí đo tại áp suất xả định mức, theo tiêu chuẩn quốc gia GB3853 (tương đương ISO1217 Phụ lục C). Dòng biến tần khuyến nghị sử dụng ở tần số 30%–100%. Các model trên dùng lưới điện 380V 50Hz. Môi trường nhiệt độ cao, độ ẩm cao, giá lạnh, nhiều bụi hoặc điều kiện làm việc khắc nghiệt khác cần hỏi riêng. Model và thông số kỹ thuật theo sản phẩm thực tế, có thể thay đổi mà không báo trước.
