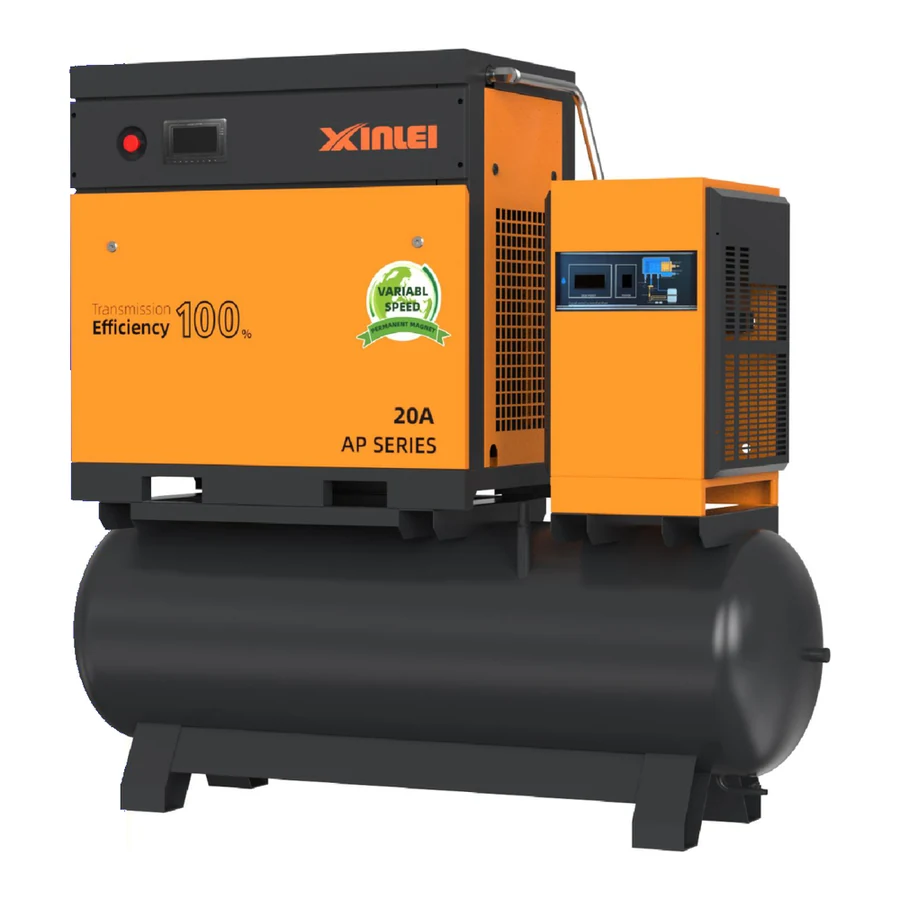

Xinlei XCKPMT / XCKPMTD là cụm máy nén khí đồng bộ của dòng AP: bản XCKPMT tích hợp bình chứa, bản XCKPMTD tích hợp thêm máy sấy khí. Công suất 7.5–22kW (10–30HP), áp suất 7/8/10 bar.
Đặc điểm nổi bật
- Thiết kế tích hợp: máy nén, máy sấy khí, bình chứa và bộ lọc hiệu suất cao trên cùng khung; không cần lắp đường ống, giảm tổn thất áp suất ở đầu ra khí khô.
- Hệ thống sấy tiết kiệm năng lượng: giảm tổn thất áp suất đầu ra và cung cấp khí nén khô.
- Truyền động đồng trục trực tiếp: không dây đai, khớp nối, bánh răng; hiệu suất truyền động 100%.
- Động cơ nam châm vĩnh cửu làm mát bằng gió: hiệu suất cao hơn động cơ không đồng bộ cùng công suất 5–8%, giữ hiệu suất cao ở tốc độ thấp.
Thông số kỹ thuật
XCKPMT – tích hợp bình chứa
| Model | Công suất (kW) | HP | Lưu lượng 7 bar (m³/phút) | Lưu lượng 8 bar (m³/phút) | Lưu lượng 10 bar (m³/phút) | Kích thước D×R×C (mm) | Trọng lượng (kg) | Cổng ra | Bình chứa (lít) |
|---|---|---|---|---|---|---|---|---|---|
| XCKPMT10A | 7.5 | 10 | 1.12 | 1.07 | 0.97 | 1400×560×1525 | 215 | Rp3/4 | 260 |
| XCKPMT15A | 11 | 15 | 1.80 | 1.71 | 1.56 | 1575×640×1755 | 340 | Rp3/4 | 300 |
| XCKPMT20A | 15 | 20 | 2.48 | 2.36 | 2.15 | 1575×640×1755 | 340 | Rp3/4 | 300 |
| XCKPMT30A | 22 | 30 | 3.74 | 3.56 | 3.24 | 1755×670×1945 | 425 | Rp3/4 | 580 |
XCKPMTD – tích hợp bình chứa và máy sấy khí
| Model | Công suất (kW) | HP | Lưu lượng 7 bar (m³/phút) | Lưu lượng 8 bar (m³/phút) | Lưu lượng 10 bar (m³/phút) | Kích thước D×R×C (mm) | Trọng lượng (kg) | Cổng ra | Bình chứa (lít) |
|---|---|---|---|---|---|---|---|---|---|
| XCKPMTD10A | 7.5 | 10 | 1.12 | 1.07 | 0.97 | 1690×540×1525 | 320 | Rp3/4 | 350 |
| XCKPMTD15A | 11 | 15 | 1.80 | 1.71 | 1.56 | 1910×640×1755 | 410 | Rp3/4 | 410 |
| XCKPMTD20A | 15 | 20 | 2.48 | 2.36 | 2.15 | 1910×640×1755 | 410 | Rp3/4 | 410 |
| XCKPMTD30A | 22 | 30 | 3.74 | 3.56 | 3.24 | 2145×670×1755 | 545 | Rp1 | 650 |
Lưu lượng khí đo tại áp suất xả định mức, theo tiêu chuẩn quốc gia GB3853 (tương đương ISO1217 Phụ lục C). Dòng biến tần khuyến nghị sử dụng ở tần số 30%–100%. Các model trên dùng lưới điện 380V 50Hz. Môi trường nhiệt độ cao, độ ẩm cao, giá lạnh, nhiều bụi hoặc điều kiện làm việc khắc nghiệt khác cần hỏi riêng. Model và thông số kỹ thuật theo sản phẩm thực tế, có thể thay đổi mà không báo trước.
